井用潜水泵

询价

井用潜水泵的描述

井用潜水泵简介

QRJ型系列潜水泵,泵与电机一体,结构合理,安装维护方便,选用先进的水力模型设计,采用亚什兰树脂工艺制芯、叶片流道部位涂复、火焰校直叶轮轴。选材合理,产品性能优良,使用寿命长。特制防水橡套电缆。水泵配YQS型井用潜水异步电动机,也可配美国富兰克林公司高轴向力型和耐温不锈钢潜水电机。

QRJ型潜水泵效率高,比国内QJ系列水泵效率高2~8%,效率曲线平坦,高效区域宽,工作范围增加10~20%,产品节能效果显著。



井用潜水泵应用范围

QRJ型井用潜水泵应用于工矿企业、自来水厂、城市给排水、地下水抽取、水池江河排水、高层建筑供水、电站、矿井排水及农业灌溉等。

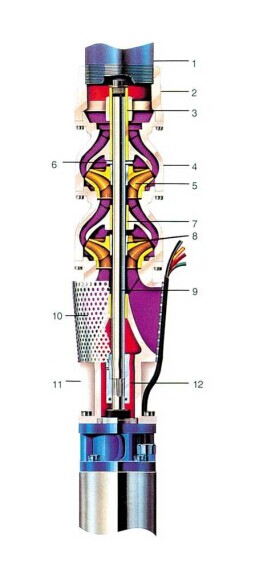

井用潜水泵内部结构

1.排水管:大小适合,确保流速。材质:Q235-A钢管、304不锈钢等;

2.出水壳(阀体):采用法兰连接。材质:HT200、QT450、2Cr13、304等;

3.上壳轴承:铜轴承;

4.中壳:流道光滑,减少摩擦阻力,提高效率。材质:HT200、QT450、2Cr13、304等;

5.叶轮:与中壳配合设计,高效,工作运行范围宽广,并进行精密的校平衡,以保证运行平稳。材质:HT200、硅黄铜、QT450、2Cr13、304等;

7.中壳轴承:铜轴承、耐磨橡胶轴承或进口高分子。工作可靠,寿命长;

8.锥套:把叶轮可靠地固定叶轮轴上;

9.叶轮轴:2Cr13不锈钢或45#优质碳钢(表面镀铬);

10.滤水网:保证水流平畅,并能阻止大颗粒侵入水泵内部;

11.电机接头:设计合理的窗口,保证联轴器易于安装拆卸。材质:HT200、QT450、2Cr13、304等;

12.联轴器:作电机输出的传动动力。材质:45#碳钢、不锈钢等。

井用潜水泵(图1)

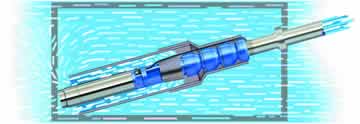

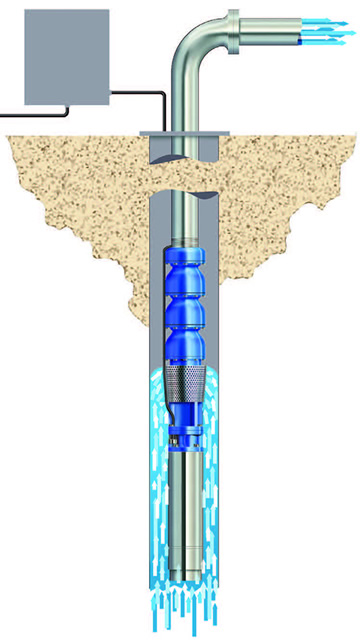

井用潜水泵安装使用方式

井用潜水泵(图2)

井用潜水泵(图3)

井用潜水泵(图4)

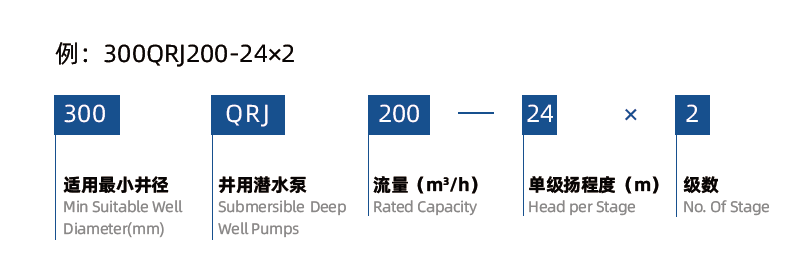

型号说明

井用潜水泵(图5)
