柴油机深井消防泵产品简介

南京环亚制泵有限公司制造的XBC柴油机深井消防泵组是按照中国新消防泵新标准GB6245-2006《消防泵性能要求和试验方法》和美国消防协会标准NFPA20引进开发的消防泵组。产品经中国消防装备质量监督测试中心型式试验，各项性能指标全部达到标准要求，获得消防产品认可证书。

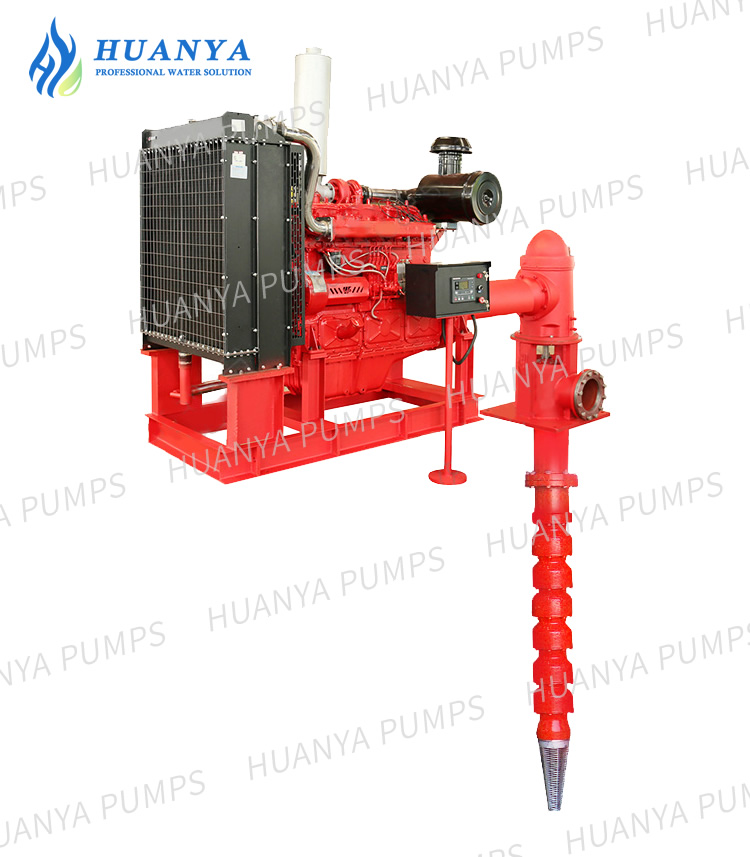

柴油机深井消防泵组由多个离心式叶轮和导流壳、扬水管、传动轴、泵座、齿轮箱、柴油机总成、控制柜等部件组成。泵座、齿轮箱和柴油机总成位于井口上方，柴油机总成的动力通过齿轮箱与扬水管同心的传动轴传递给叶轮轴，从而产生流量和压力。

柴油机深井消防泵应用范围

XBC型柴油机深井消防泵主要用于工矿企业、工程建设、高层大厦等固定消防系统中的消防栓灭火、自动喷淋灭火等消防系统，可供输送不含固体颗粒的清水及化学性质类似于水的介质，又可用于生活、生产共用给水系统及建筑、市政给排水、码头、海上平台等无电力供应场合。

柴油机深井消防泵内部结构

a）齿轮箱：深井泵专用空心轴齿轮箱（H型）；

b）调整螺母：调节叶轮轴向串量；

c）泵座：承受重载荷，及方便安装填料箱；

d）预润滑丝堵：启动前，通过该处注入清洁水以便润滑水泵内部轴承；

e）上短管（短管乙）：用法兰连接方式，短管上法兰与泵座连接，下法兰与扬水管法兰连接；

f）叶轮轴：2Cr13不锈钢；

g）中壳：流道光滑，减少摩擦阻力，提高效率。材质为：QT450、2Cr13、304、316等；

h）叶轮：与中壳配合设计，高效、工作运行范围宽广，并进行精密的校平衡，以保证运行平稳。材质：硅黄铜、QT450、2Cr13、304、316等；

i）中壳轴承：铜轴承或耐磨橡胶轴承。工作可靠，寿命长。

j）锥套：把叶轮可靠地固定在叶轮轴上。

k）下壳轴承：铜轴承，油脂填充，长期无故障运行。

l）下壳：将滤水网中的液体以最小的损失均匀地引向叶轮。材质为：QT450、2Cr13、304、316等；

m）滤水网：滤水网长度应适宜，并且可以防止大颗粒物体进入水泵；

n）传动轴：高强度碳钢，轴承位置表面镀铬。根据需要，可提供不锈钢材质；

o）扬水管：扬水管可采用螺纹连接方式安装，也可采用法兰连接方式安装。

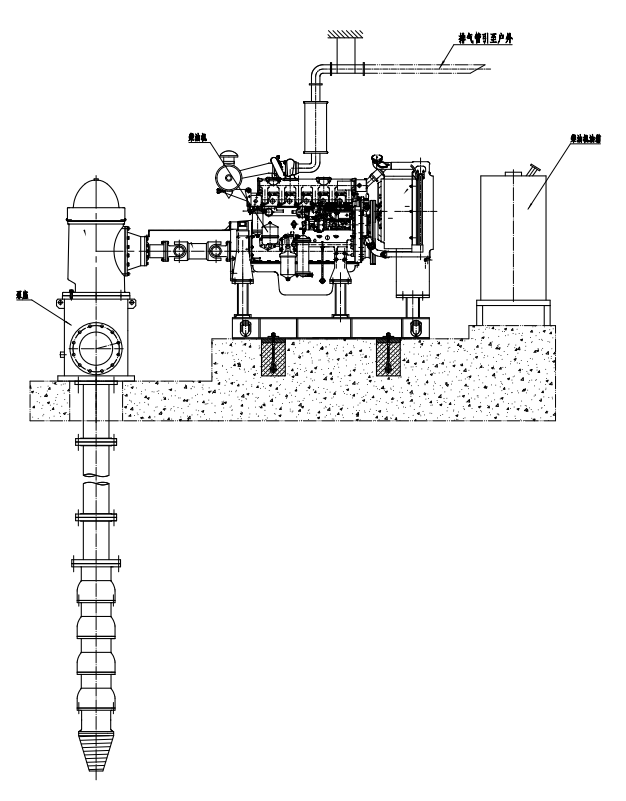

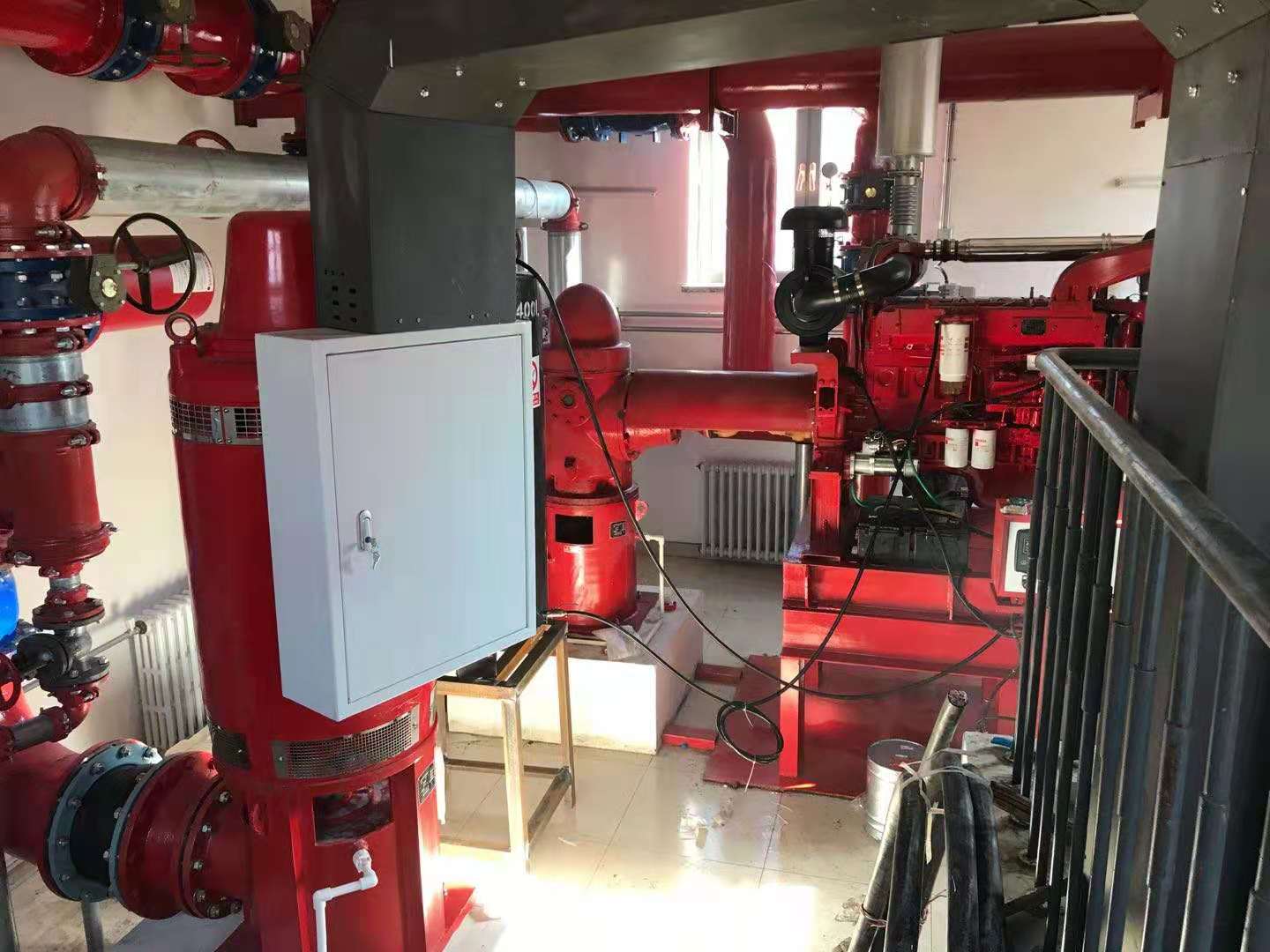

柴油机深井消防泵安装使用方式

机组安装使用说明

1、安装

1.1设备安装前应对整机和随机附件等进行检查，如发现因运输原因所造成的遗失或损坏可及时与制造厂联系。

1.2机组在起吊时应受力在底盘上，并注意受力平衡，勿损伤机组。

警告！严禁在水泵及柴油机的吊装装置上起吊机组，以免损坏柴油机和水泵等部件。

1.3设备应安装在室内无明显振动且平稳坚固的水泥基础上，在设备定位后应校正水平，并在底盘的地脚孔处用地脚螺栓或膨胀螺栓固定。在设备四周应设置排水沟和集污槽以便于放水和清理污物。

1.4室内安装时，应将柴油机通过散热水箱排出的热风尽可能引向室外，当有困难时则必须与障碍物之间保持合适的排风距离以利于机组的通风散热。

1.5用户应自制排气管道和弯头，弯头不宜过长、过多和曲率过小，以免影响机组的输出功率，排气管通到室外时，管口应略向下倾斜。

注意：如需用减震器进行安装时，请正确选好减震器的型号、牌号。

1.6排气管应通过挠性接头与柴油机连接，避免产生因对中不良所造成的装配应力使连接零件发生开裂。

1.7燃油箱可由用户自行定制，也可直接向制造厂订货，油箱容积通常应能满足机组4-6小时工作使用，油箱的安装高度不得低于柴油机输油泵的高度，一般以1.5米左右高度为宜，输油管可用φ10×1的增强塑料管或其它管件引接。

1.8进水管应设置独立的支承件，不得凭借水泵泵体来支撑重量，泵的进出口管路应尽可能安装挠性接头，以方便管道连接和减少运行中的振动。

1.9出水管路上的压力表最好装在距离法兰两倍口径处的水管上而不要装在弯管和阀门旁，以避免受到不稳定流动的干扰。

2、启动前准备

2.1在开机前应检查柴油机的机油是否足够，油标指示应在静满以上、动满（STOP）以下，当检查低于下刻线时，添加相同的机油。

注意：柴油机一般用15W/CF40柴油机用机油。

警告！！严禁不同牌号或不同品牌的机油温合使用，以免损伤你的发动机。

2.2开机前应检查柴油机的冷却水是否足够（散热器加满为止），并检查各水阀是否都处于关闭状态。

2.3使用前应检查燃油是否足够（视用户自己发电的情况而定），燃油系统的空气是否放尽。

注意：柴油机一般使用0#柴油，当气温低于5℃时请使用-10#或更低标号的柴油。
